Tìm hiểu về thiết bị đóng cắt điện điện?

Ứng dụng linh hoạt và dễ dàng trong công nghiệp điều khiển tốc độ động cơ đã làm cho thiết bị đóng cắt trở thành một phần quan trọng của nhiều hệ thống. Nội dung của bài viết này tập trung vào việc giải thích chi tiết về vai trò quan trọng của contactor trong các ứng dụng này.

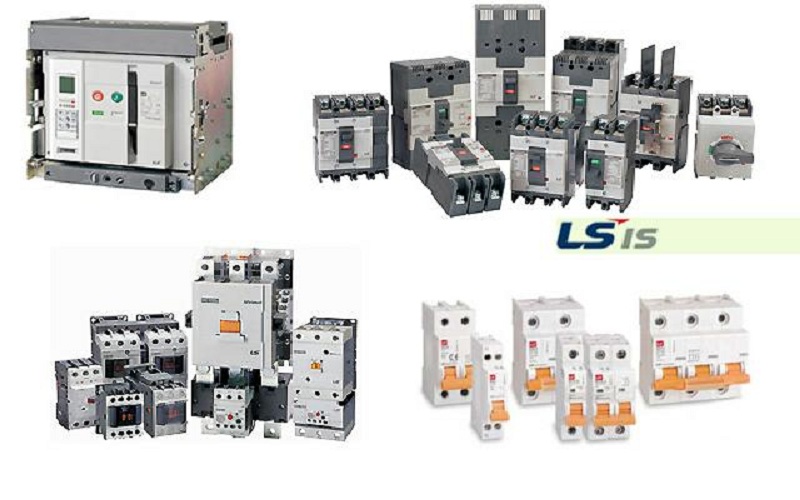

Khái niệm thiết bị đóng cắt

Thiết bị đóng cắt là một thành phần điện quan trọng có vai trò không thể thiếu trong các mạch điện. Chức năng chính của thiết bị đóng cắt là đảm bảo rằng các động cơ của các thiết bị điện trong hệ thống hoạt động ổn định trong thời gian dài. Quan trọng hơn, nó đảm bảo an toàn cho người sử dụng bằng cách ngăn ngừa và bảo vệ khỏi những tình huống không mong muốn như ngắn mạch, quá tải hoặc dòng rò xuất hiện.

Danh sách các loại thiết bị đóng cắt phổ biến

Trong các ứng dụng điện, có một loạt các thiết bị đóng cắt được sử dụng rộng rãi, bao gồm VCB, ACB, MCCB, MCB, ELCB, RCCB và RCBO. Hãy cùng tìm hiểu về từng loại thiết bị này:

VCB – Máy cắt chân không, thường được dùng trong mạng điện áp trung thế từ 6,6 kV trở lên.

ACB – Máy cắt không khí với chức năng bảo vệ quá tải và ngắn mạch. Thường được sử dụng với dòng tải từ 400A trở lên.

MCCB – Cầu dao tự động dạng khối, có khả năng cắt ngắn mạch lên đến 80kA và dòng cắt định mức 2400A.

MCB – Aptomat dạng tép, có dòng cắt cố định và dòng cắt quá tải thấp (100A/10kA).

ELCB – Thiết bị chống dòng rò, thường là MCCB hoặc MCB được trang bị thêm cảm biến dòng rò. ELCB không chỉ bảo vệ ngắn mạch và quá tải mà còn bảo vệ khỏi dòng rò.

RCCB – Thiết bị chống dòng rò loại 2 hoặc 4 tép.

RCBO – Thiết bị chống dòng rò có kích thước tương tự MCB 1P+N nhưng còn tích hợp chức năng bảo vệ quá dòng.

Các loại thiết bị đóng cắt này đóng vai trò quan trọng trong việc bảo vệ và duy trì hiệu suất hoạt động của hệ thống điện.

Trong trường hợp của hai thiết bị đóng cắt, MCCB và MCB, chức năng cơ bản của chúng là đóng cắt mạch điện và đảm bảo an toàn cho cả người sử dụng và các thiết bị khác trong hệ thống điện khi xảy ra các sự cố như quá tải hoặc ngắn mạch. Tuy nhiên, về mặt nguyên tắc bảo vệ, ELCB và RCBO có sự tương đồng, khác nhau chỉ nằm ở cấu trúc và tên gọi: ELCB có dạng khối, trong khi RCBO có dạng tép.

Còn với các thiết bị đóng ngắt hạ thế hoặc máy ngắt không khí tự động và aptomat, đây là những thiết bị điện có khả năng tự động đóng ngắt mạch điện ngay khi phát hiện sự cố. Những thiết bị đóng cắt hạ thế chất lượng cao có thể đạt khả năng cắt dòng điện định mức lên đến 6000A, điện áp định mức lên đến 330V dòng một chiều và 660V xoay chiều, cũng như khả năng cắt dòng điện định mức lên đến 300 kA. Trong một số trường hợp, các mạch điện ở chế độ thông thường cũng sử dụng những thiết bị này để thực hiện việc đóng cắt mạch điện không thường xuyên.

Những ghi chú quan trọng khi mua thiết bị đóng cắt

Khi quyết định mua thiết bị đóng cắt, có nhiều yếu tố cần xem xét để đảm bảo lựa chọn đúng. Dưới đây là những điểm cần lưu ý khi mua thiết bị đóng cắt và một số công thức liên quan:

Đảm bảo rằng: IB < IN < IZ và ISCB > ISC
- IB: Dòng điện tải lớn nhất mà hệ thống điện có thể đối mặt.
- IN: Dòng điện định mức của MCCB hoặc MCB.
- IZ: Dòng điện tối đa cho phép của dây dẫn điện, do nhà sản xuất quy định.
- ISCB: Dòng điện lớn nhất mà thiết bị có thể cắt.
- ISC: Dòng điện ngắn mạch.

Công thức trên giúp bạn đảm bảo tính ổn định và hiệu suất của thiết bị đóng cắt trong hệ thống điện của bạn.

Hãy luôn lưu ý những thông số trên khi chọn mua thiết bị đóng cắt để đảm bảo tính an toàn và hiệu quả trong quá trình vận hành.
